本產品采用正壓氣力輸送方式輸送粉末物料，適用于電廠粉煤灰、水泥、水泥生料、礦粉等輸送?？筛鶕?jù)體地形布置輸送管道，實現集中、分散、大高度、長距離輸送，輸送過程不受氣候條件影響，能確保物料不受潮，利于生產和環境保護。本設備設置自動化操作臺，可實現手動和自動控制，自動控制采用繼電器或微機兩種形式。通過長期運行，實踐證明，其性能穩定，質量可靠，無粉塵污染，是理想的氣力輸送設備。
主要技術參數
| 參數/型號 | L-0.8 | L-1.2 | L-1.4 | L-1.6 | L-1.8 | L-2.0 | L-2.2 | L-2.4 |
| 發送器內徑 | 800 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 |
| 總?cè)莘e（m²） | 0.35 | 1.32 | 2.15 | 3 | 4.12 | 5 | 7.5 | 9.25 |
| 配用輸送管直徑 | 50 | 100 | 100 | 100 | 100 | 100-125 | 150-175 | 150-175 |
| 工作壓力 | 0.1-0.2MPa（按輸送距離而定） | |||||||
| 使用溫度 | ≤120℃ | |||||||
| 發送器主要材質 | Q235-A | |||||||
| ^大輸送距離 | 300 | 可達1000 | ||||||
| 耗氣量（m²/min） | 1-2 | 6 | 6-10 | 6-10 | 10-20 | 10-20 | 20-30 | 20-30 |
| 輸送量 | 3 | 8 | 15 | 15 | 25 | 30 | 36 | 42 |
以上表內所列數據為粉煤灰在輸送管當量長度250米內的實測值。
單倉泵外形及安裝尺寸表
| 代號/型號 | L-0.8 | L-1.2 | L-1.4 | L-1.6 | L-1.8 | L-2.0 | L-2.2 | L-2.4 |
| A | 1081 | 1653 | 2002 | 2300 | 2500 | 2700 | 2964 | 3190 |
| B | 400 | 500 | 600 | 800 | ||||
| C | 250 | 320 | 370 | 460 | ||||
| D | 816 | 1220 | 1420 | 1628 | 1828 | 2028 | 2228 | 2428 |
| E | 810 | 1350 | 1500 | 1600 | 1800 | 2000 | 2200 | 2400 |
| F | 249 | 390 | 380 | 480 | 395 | 405 | ||
| G | 320 | 400 | 500 | 700 | ||||
| H | 1980 | 2780 | 3200 | 3600 | 3810 | 4060 | 4500 | 4735 |
| K | 200 | 360 | 480 | |||||
| J | 280 | 420 | 550 | |||||
| L | 215 | 395 | 410 | 470 | 465 | 550 | ||
| M | M20×400 | M36×500 | M36×500 | |||||
| I | 70 | 190 | 200 | |||||
| n-d | 16-∅11 | 16-∅13 | 20-∅13 | |||||
| N×T | 4×90 | 4×112.5 | 5×110 | 5×152 | ||||
| h1 | 150 | 150 | 175 | 175 | 110 | 110 | 115 | 115 |
| L1 | 1280 | 1350 | 1580 | 1580 | 1580 | 1580 | 1580 | 1580 |

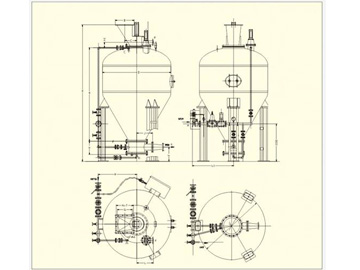

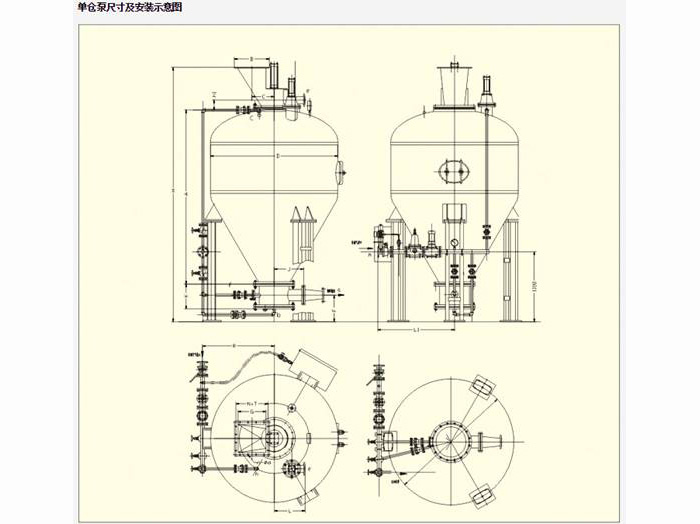

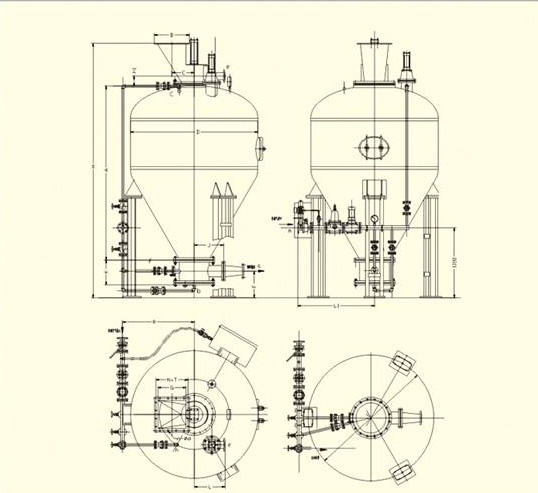

單倉泵尺寸及安裝示意圖
